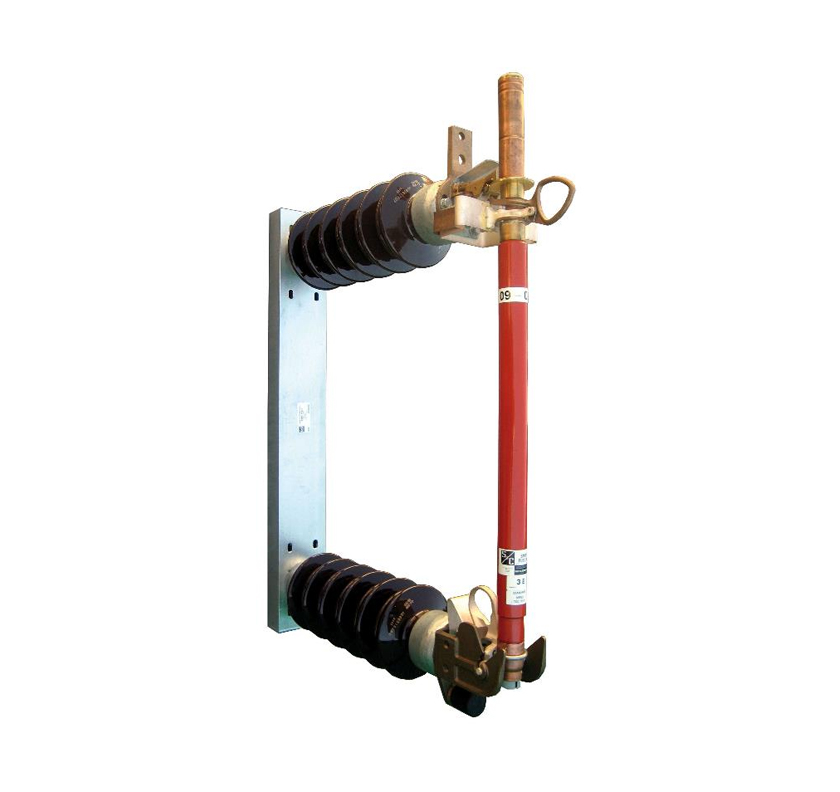

- Les disjoncteurs à fusible de puissance SMD-1A de S&C sont spécialement conçus pour une utilisation en extérieur dans les systèmes de distribution en MT.
- Ils protègent de manière très efficace les transformateurs, les bancs de condensateurs et les lignes aériennes.
- Ils sont particulièrement adaptés pour protéger les petits transformateurs auxiliaires et de tension. De plus, ils peuvent être utilisés comme sectionneur.
Principales caractéristiques Pouvoir de coupure à 50Hz.
| Tension en kV nom. | Pouvoir de coupure, Ampères RMS | Pouvoir de coupure en MVA (triphasé symétrique) Basé sur X/R=15 | |||||
| Fusible SMD-1A | Assignée | De service | Asymétrique | Symétriques | |||
| Sur points où X/R=15 | Sur points où X/R=10 | Sur points où X/R=5 | |||||
| 34,5 | 36 | 23 | 28.000 | 17.500 | 19.250 | 22.400 | 700 |
| 27,6 | 840 | ||||||
| 34,5 | 1000 | ||||||
| 46 | 52 | 27,6 | 24.000 | 15.000 | |||
| 34,5 | |||||||
| 46 | 21.000 | 13.100 | 14.500 | 16.800 | 1000 | ||
| 69 | 72,5 | 34,5 | 16.000 | 10.000 | |||
| 46 | |||||||
| 69 | 14.000 | 8.750 | 9.600 | 11.200 | 1.000 | ||
Dimensions
Imagen
| SMD-1A | L | a | b | D | d |
| 34,5 kV | 715 | 42 | 81 | 63 | 51 |
| 46 kV | 817 | ||||
| 69 kV | 1019 |
